VMC955立式加工中心机械手24把刀库knd系统

产品时间:2021-01-22

简要描述:

VMC955立式加工中心机械手24把刀库knd系统主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件,可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面,斜面的精确加工

品牌
广速
安装方式
落地
是否库存
界面语言
中文
主电机功率
11kw
主轴转速范围
8000rpm
作用对象
五金
刀具数量
24.0
加工定制
动力类型
气动
售后服务
质保三年
布局形式
立式
适用行业
通用
定位精度
0.01
产品别名
立式加工中心
X行程
550
刀库
圆盘刀库
行程
900/550/700
工作台面积
1000/550
标配系统
凯恩帝
滚珠丝杠
上银
重量
5600
产品类型
全新
可售卖地
全国
用途
切削
类型
立式加工中心
型号
vmc955
货号
580


产品详情

   VMC955立式加工中心机械手24把刀库knd系统

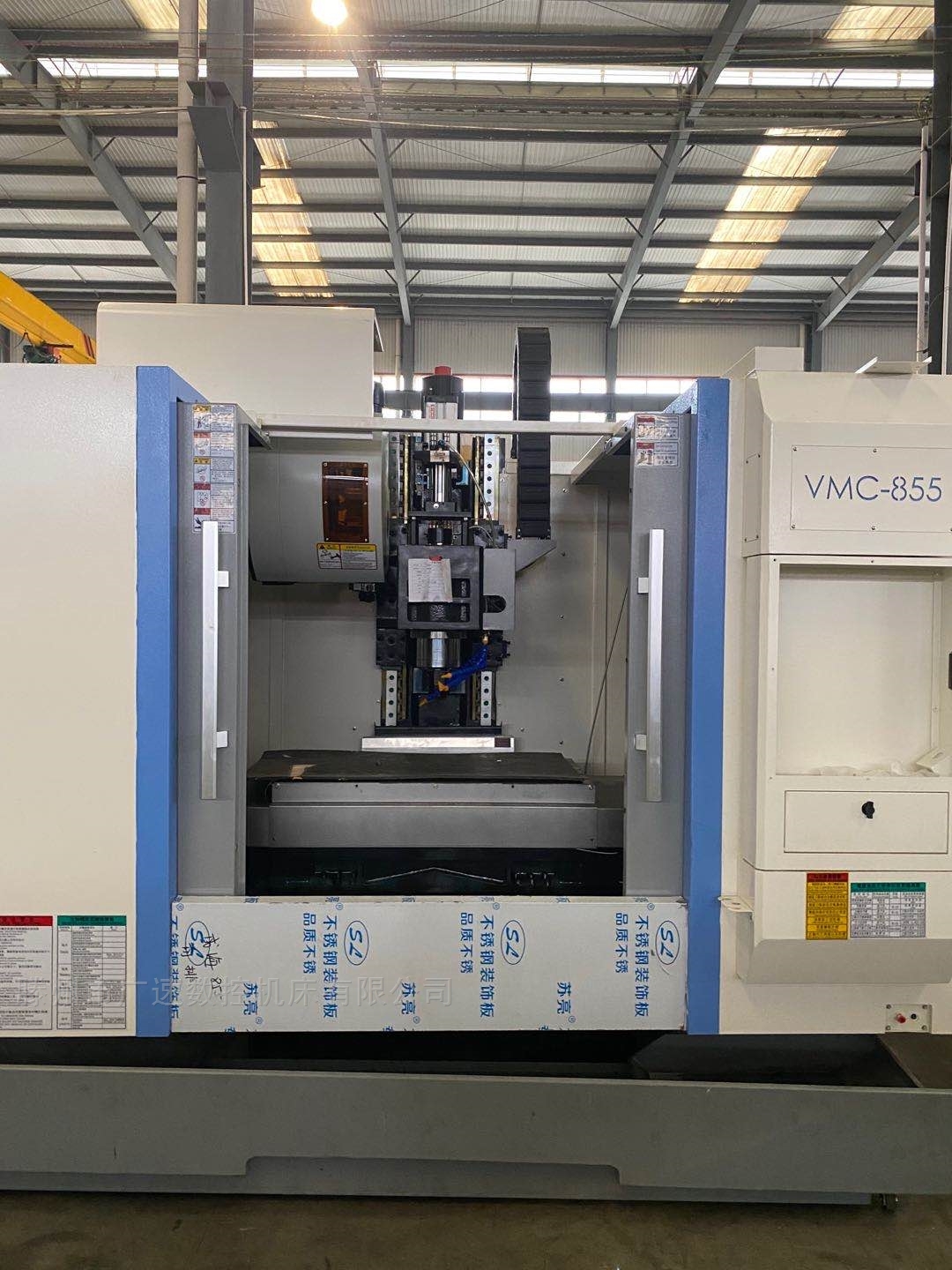

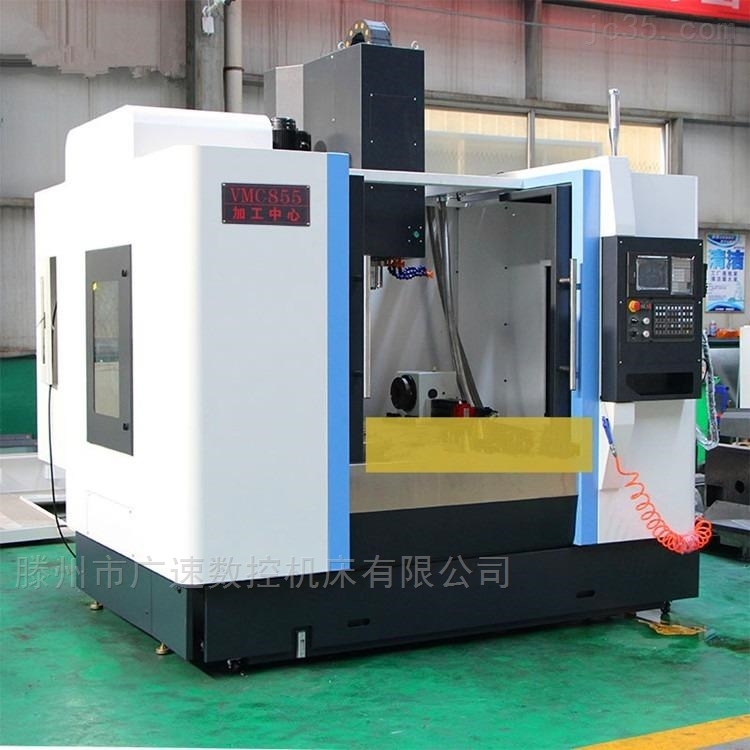

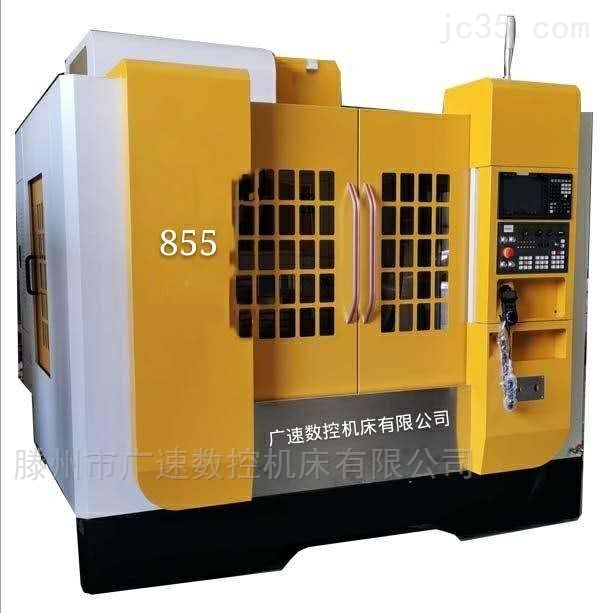

                                     VMC955立式加工中心

VMC955立式加工中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件,可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面,斜面的精确加工,加工实现程序化,缩短了生产周期,从而使用户获得良好的经济效益。

VMC955立式加工中心机械手24把刀库knd系统

一.功能及特点说明


1机床总体布局

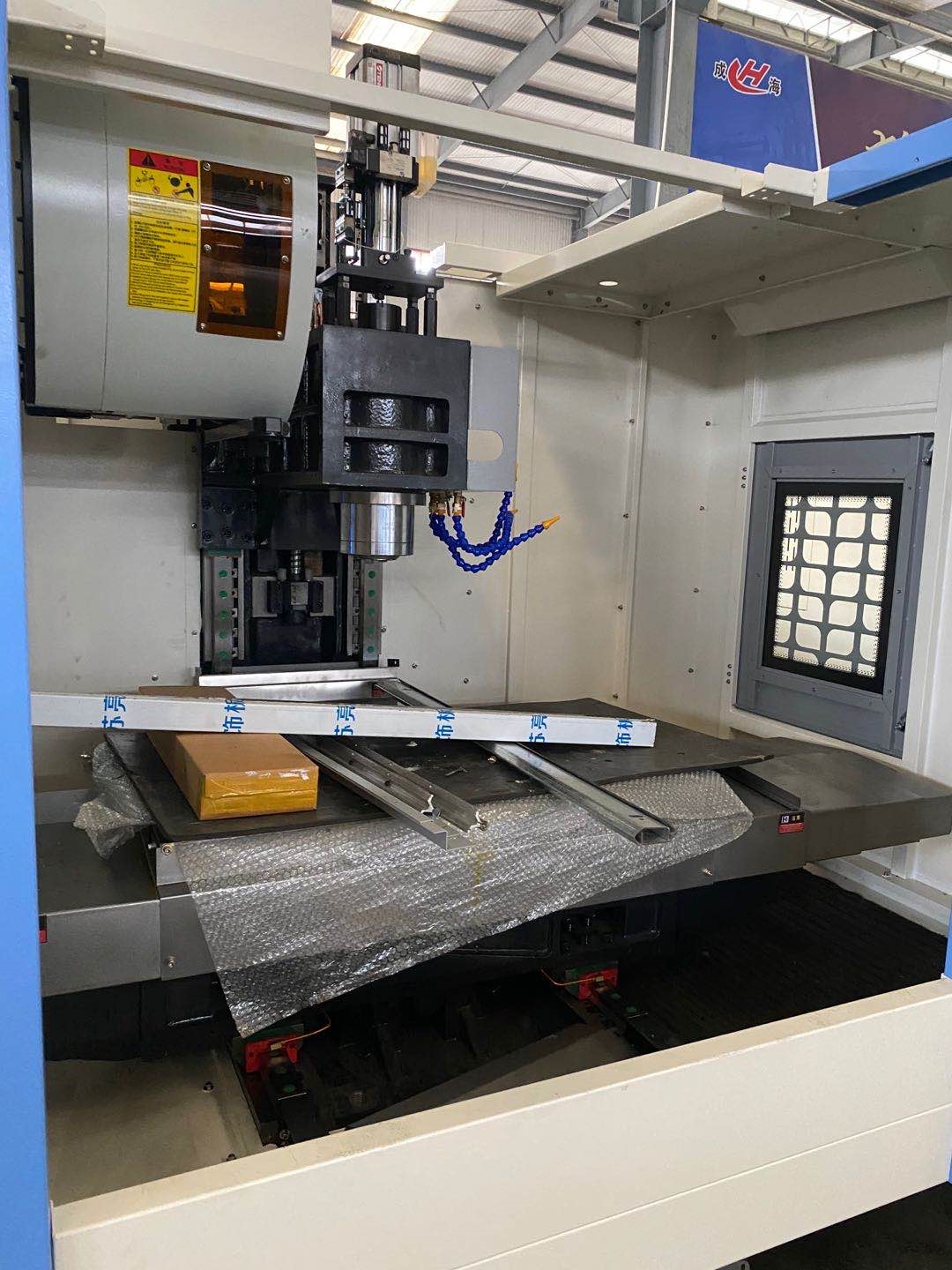

VMC955型立式加工中心采用立式框架布局,立柱固定在床身上,主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。
床身、工作台、滑座、立柱、主轴箱等大件均采用高强度铸铁材料,造型为树脂砂工艺,两次时效处理消除应力。这些大件均采用Pro/E和Ansys优化设计,提高大件和整机的刚度和稳定性,有效抑制了切削力引起的机床变形和振动。
2拖动系统
X、Y、Z轴导轨副采用滚动直线导轨,动静摩擦力小,灵敏度高,高速振动小,低速无爬行,定位精度高,伺服驱动性能优,提高机床的精度和精度稳定性。
X、Y、Z轴伺服电机经弹性联轴节与高精度滚珠丝杠直联,减少中间环节,实现无间隙传动,进给灵活、定位准确,传动精度高。
Z轴伺服电机带有自动抱闸功能,在断电的情况下,能够自动抱闸将电机轴抱紧,使之不能转动,起到安全保护的作用。

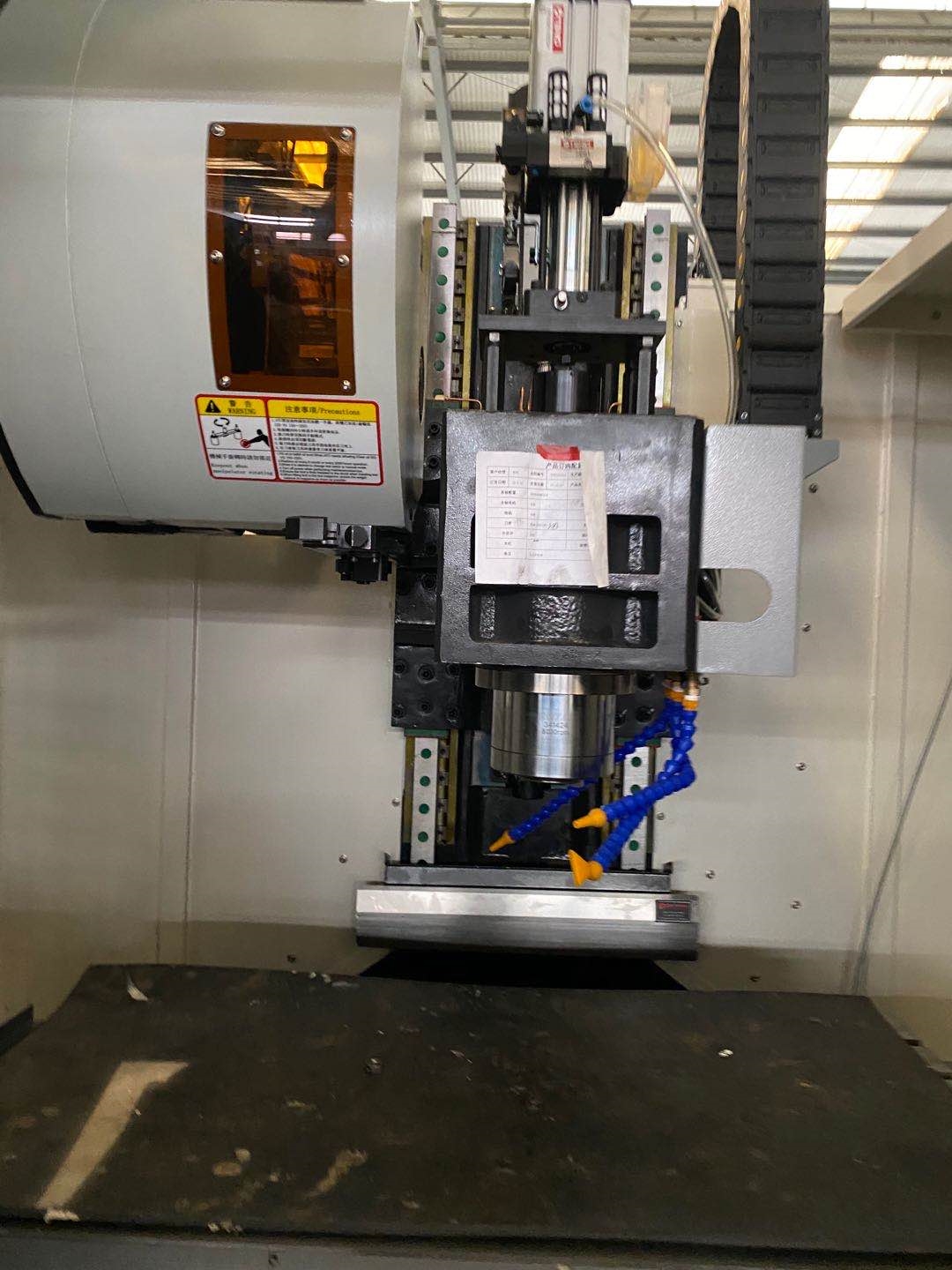

3主轴组
主轴组采用中国台湾专业厂家生产,具有高精度,高刚性。轴承采用P4级主轴轴承,整套主轴在恒温条件下组装完成后,均通过动平衡校正及跑合测试,提高了整套主轴的使用寿命及可靠性。
主轴在其转速范围内可实现无级调速,主轴采用电机内置编码器控制,可实现主轴定向和刚性攻丝功能。
4刀库
采用圆盘式刀库,安装在立柱侧面,换刀时刀盘由滚子凸轮机构驱动及定位,主轴到达换刀位置后,由机械手换刀装置(ATC)完成还刀和送刀,ATC为滚齿凸轮机构,经过预压后能够高速无噪音运转,使换刀过程快速准确。
5切削冷却系统
配备大流量冷却泵及大容量水箱,充分保证循环冷却,冷却泵功率:0.4Kw,压力:1.2bar。
主轴箱端面配有冷却喷嘴,既可以水冷也可以风冷,并且随意切换,冷却过程可以通过M代码或控制面板进行控制。
配置清洁枪,用来清洁机床。
6气动系统
气动三联件能够过滤气源中的杂质和水分,防止不纯净的气体对机床部件损伤和腐蚀。电磁阀组通过PLC程序控制,保证主轴松刀、主轴中心吹气、主轴夹刀、主轴风冷等动作能够快速准确的完成。
7机床防护
机床采用符合安全标准的防护间,既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩,防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和腐蚀。
8润滑系统
导轨、滚珠丝杠副均采用中央集中自动稀油润滑,各个节点配有定量式分油器,定时定量向各润滑部位注油,保证各滑动面均匀润滑,有效的减少了摩擦阻力,提高了运动精度,保证了滚珠丝杠副和导轨的使用寿命。
9机床工作条件
(1)电源:380V±10%  50HZ±1%  三相交流电
(2)使用温度:5℃-40℃
(3)环境温度:15℃-25℃
(4)相对湿度:40-75%
(5)气源压力:0.5-0.7Mpa
(6)气源流量:350L/min
10数控系统
fanuc 0i MF是一种高可靠性、高性价比的数控系统,它具有全数字化结构和强大的处理能力。







六.随机技术资料
1.机械使用说明书一套(包含安装方法、日常保养、定期维修等)
2.电气使用说明书一套(包含操作说明、报警列表、PMC参数列表等)
3.合格证一套
4.装箱单一套
5.数控系统说明书一套(包括系统用户手册、维修说明书及参数说明书)
