加工中心厂家-VMC1160数控电脑锣 广速品牌

产品时间:2021-03-29

简要描述:

加工中心厂家-VMC1160数控电脑锣 广速品牌VMC1160加工中心独特的高速直线滚动导轨副设计,广泛应用于航空航天、汽车、医疗、模具、机械制造等行业的箱体、壳体、盘类、板类、异形等零件的加工。零件经过一次装夹后可完成铣、镗、钻、扩、铰、攻丝等多工序加工,具有高精度、高自动化、高稳定性、机电一体化程度高、操作简单、整体造型美观大方等特点。

品牌
广速机床
安装方式
落地
是否库存
界面语言
中文
主电机功率
15kw
主轴转速范围
8000rpm
作用对象
冶金
刀具数量
24.0
加工定制
售后服务
全国联保
布局形式
立式
适用行业
通用
定位精度
0.01
产品别名
立式加工中心
产品用途
切削
刀库
圆盘刀库
行程
1100*600*600
工作台面积
1200*600
标配系统
凯恩帝
滚珠丝杠
上银
重量
7200
产品类型
立式加工中心
可售卖地
全国
用途
切削
类型
立式加工中心
型号
vmc1160

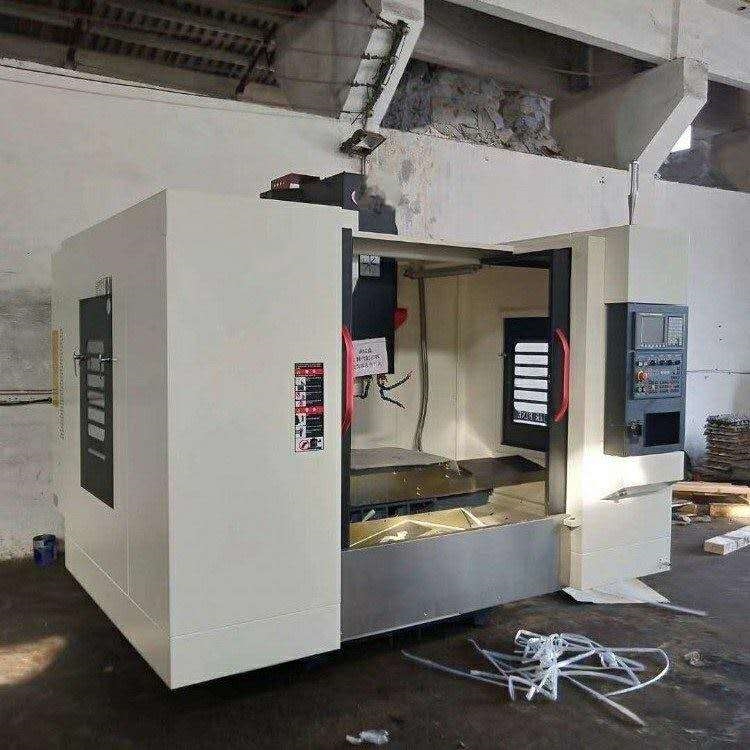

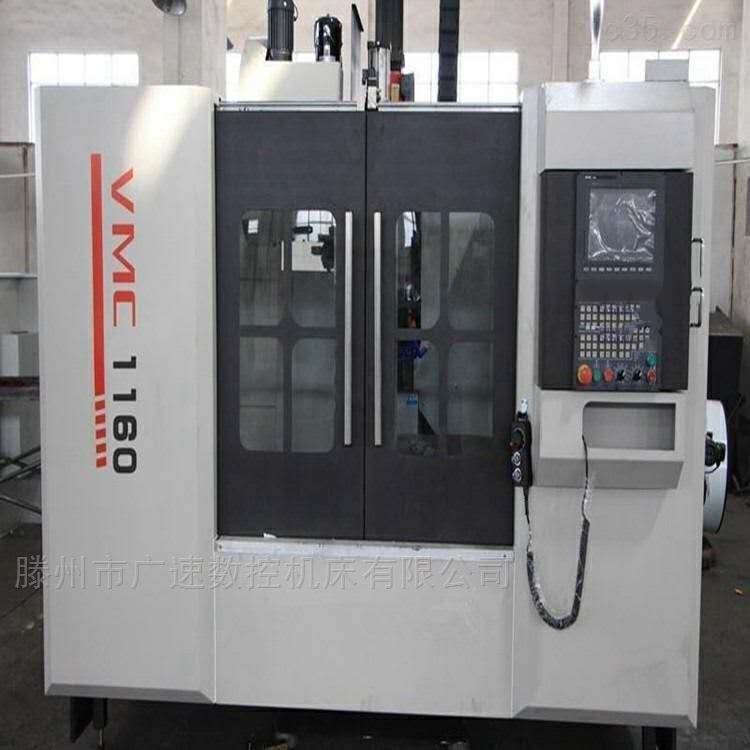

                                          VMC1160立式加工中心



 广速数控专注于各类精密数控机床技术的研发、设计、生产和销售。公司以加工中心、数控加工中心、立式加工中心、龙门加工中心、CNC加工中心、数控车床、雕铣机、数控铣床、数控龙门铣床等多种数控机床设备为主导产品,并拥有先进生产检验设备和技术研发、设计团队,确保了产品质量、精度的稳定性和可靠性。同时可依据客户要求,量体设计制造各种数控专机设备,并提供 完善的售后服务及咨询服务。

加工中心用途介绍

VMC1160加工中心独特的高速直线滚动导轨副设计,广泛应用于航空航天、汽车、医疗、模具、机械制造等行业的箱体、壳体、盘类、板类、异形等零件的加工。零件经过一次装夹后可完成铣、镗、钻、扩、铰、攻丝等多工序加工,具有高精度、高自动化、高稳定性、机电一体化程度高、操作简单、整体造型美观大方等特点。该加工中心适合于多品种、中小批量产品的生产,对复杂、高精度零件的加工更能显示其优越性。该加工中心配有自动刀具交换系统,自动润滑系统、冷却系统及便携式手动操作装置,采用整体防护罩。



加工中心结构特点

1、底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构,在内部分布着网状结构的加强筋,保证了基础件的高刚性和抗弯减震性能;基础件采用树脂砂造型并经过时效处理,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障。

2、X、Y、Z向导轨均为高刚性滚动直线导轨,配合自动强制润滑,运动的摩擦阻力极小,无低速爬行现象,机床精度寿命高,具有高刚性、低噪音、低摩擦、高灵敏度,可提升加工速度及精度。

3、X、Y、Z向进给采用大螺距高精度高强度的滚珠丝杠,进给速度高;伺服电机利用弹性联轴器与丝杠直联,进给伺服电机直接将动力传递给高精度滚珠丝杠,保证机床的定位精度。

4、采用中国台湾z名品牌高速、高精度、高刚性主轴单元,轴向和径向承载能力强。

5、主轴可配置高性能温度控制系统,将主轴产生的热量带走,使主轴单元温度与室温保持平衡,大大降低了热变形对主轴回转精度的影响,延长主轴的使用寿命。

6、X、Y、Z向导轨、丝杠都采用密闭防护,保证丝杠及导轨的清洁,确保机床的传动及运动精度。

7、采用中国台湾高质量的高速自动换刀刀库,换刀准确,时间短,效率高,经百万次运转测试,符合可靠性要求;可配置推进斗笠式或圆盘式刀库。

8、机床操作系统采用人体工程学原理设计,操作箱独立设置,接近操作者,配装手持式电子手轮操作盒,方便对刀。

9、采用先进的集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠。

10、机床配套z名CNC控制系统,功能齐全、操作简便,精度稳定、可靠。

11、电气系统采用变压器与控制系统分离设计结构,降低热量的产生,减少电气箱温度变化,提高电气件的使用寿命及系统控制的可靠性。

12、机床外防护采用全封闭机构设计,操作方便安全可靠,整体造型美观大方。



VMC1160加工中心参数

名称

VMC1160加工中心

工作台尺寸
Worktable size

1200x600mm

纵向行程(左右X方向)
Longitudinal stroke ( X direction)

1100mm

横向行程(前后Y方向)
Horizontal travel ( Y direction)

600mm

垂向行程(上下Z方向)
Vertical stroke ( Z direction)

600mm

工作台载重
Table load

800KG

主轴端面到工作台距离
Spindle end face to worktable distance

120-720mm

主电机功率
Main motor power

11kw

电压
voltage

三相380v/50Hz

主轴锥孔
Spindle cone hole

BT40

主轴转速
Spindle speed

8000/10000rpm

快速移动速度(X/Y/Z)

Fast moving speed

32/32/32m/min

切削进给速度

Cutting feed rate

10000mm/min

T型槽
T groove

5-18mm

刀库形式
Tool Magazine

圆盘式24把/斗笠式20把

定位精度
Positioning accuracy

±0.005mm

重复定位精度
Repetitive positioning accuracy

±0.003mm

机床重量
Weight

7200kg

VMC1160加工中心配置

数控系统
Numerical control system

KND/广数/华中/新代/FANUC/

三菱/SIEMENS

主轴电机驱动系统
Spindle motor drive system

KND/广数/华中/新代/FANUC/

三菱/SIEMENS

单元式主轴总成
Unit spindle assembly

中国台湾罗翌/台大/丹铨/健椿

丝杆线规
Ball screw

中国台湾银泰/上银

丝杆轴承
Screw and bearing

NSK/FAG/NTN

精密锁紧螺母
Precision locking nut

中国台湾盈锡

联轴器
Coupling

德国R+W

松刀缸
Tool locking drive

中国台湾尚品/北矩/豪澄

润滑系统
Lubrication system

河谷/宝腾/胜祥

主要电气元件
Main electrical components

施耐德/德力西

刀库(选项)
Tool Magazi

中国台湾冈田/德速
